Приточный клапан на пластиковые окна — установка и принцип работы

Пластиковые окна герметичны. С одной стороны, это плюс: они защищают от уличного шума, холода и пыли. Но есть и обратная сторона — отсутствие естественного воздухообмена. Без проветривания в комнатах быстро накапливается углекислый газ, повышается влажность, а на стеклах появляется конденсат. При этом открытая форточка не всегда удобна. Решение проблемы — установка вентиляционных клапанов. Они обеспечивают дозированную подачу свежего воздуха с улицы, сохраняя тепло. Рассмотрим, для чего нужен приточный клапан в квартире, как его выбрать и установить.

Содержание

1. Виды
2. Установка клапана на пластиковое окно
3. Плюсы и минусы вентиляционного клапана
4. Оконный клапан против других систем вентиляции: что лучше?

Виды

Системы для пластиковых окон могут быть нескольких видов.

Ручные

Ручные модели предполагают, что регулировка выполняется самим пользователем. В них предусмотрен управляющий элемент — ручка или ползунок, перемещением которого изменяется положение заслонки и, соответственно, регулируется интенсивность воздушного потока. Системы отличаются простотой, надежностью, так как в них нет сложных механизмов.

Но у  установки клапана ручного типа есть минусы. Первый – неудобство управления. Регуляторы расположены в верхней части оконной створки, поэтому добраться до них сложно. Еще один недостаток – отсутствие автоматической регулировки. Поддерживать комфортный микроклимат вручную сложно. Нужно изменять положение заслонки в зависимости от погоды.

Автоматические

Автоматические вентиляционные клапаны оснащают встроенными датчиками, реагирующими на изменения параметров воздуха. Они сами регулируют подачу потока: при повышенной влажности или росте давления клапан открывается сильнее, а при нормализации условий прикрывается. Это позволяет поддерживать стабильный микроклимат без участия жильцов.

Основное достоинство установки клапана — автономность. Модели не требуют подключения к электросети или замены батареек. Регулировка заслонки осуществляется чувствительными нейлоновыми лентами: при изменении давления они меняют длину, что приводит в движение механизм клапана.

Еще плюс — экономичность. Клапан автоматически увеличивает приток свежего воздуха в моменты, когда это необходимо: например, во время готовки, сушки белья или пребывания большого количества людей в комнате. В более спокойных условиях подача воздуха уменьшается, что предотвращает переохлаждение помещения.

Фальцевые приточно-вентиляционные клапаны

Фальцевые клапаны стали популярны благодаря невысокой стоимости и простоте установки монтажной планки. Монтаж проводится быстро и может быть выполнен самостоятельно. Устройство устанавливают в зону прижима створки, в разрыв уплотнителя, поэтому не требует сложных работ с профилем окна ПВХ и не влияет на целостность стеклопакета.

Принцип работы приточного вентиляционного клапана прост: воздух поступает в помещение через небольшой зазор в уплотнителе, а встроенный механизм регулирует его объем. Несмотря на компактность конструкции, производители предусмотрели возможность контроля интенсивности подачи воздуха — вручную или с помощью автоматических элементов.

Однако стоит учитывать, что фальцевые клапаны рассчитаны на ограниченный воздухообмен. Их пропускная способность редко превышает 5 м³/ч, поэтому они не подходят для больших гостиных или просторных помещений. Фальцевые приточно-вентиляционные клапаны рекомендуется устанавливать на кухнях, лоджиях, в небольших спальнях или в офисных кабинетах в верхней части окна.

Преимущества:

• сохранение тепло- и звукоизоляционных характеристик окна при установке монтажной планки;
• доступная цена;
• легкость установки клапана без демонтажа стеклопакета;
• возможность оснащения датчиками влажности, автоматически регулирующими открытие заслонки.

Лучше всего выбирать модели, в которых блок управления и вентиляционный канал размещены отдельно. Это повышает точность работы клапана и продлевает срок его службы.

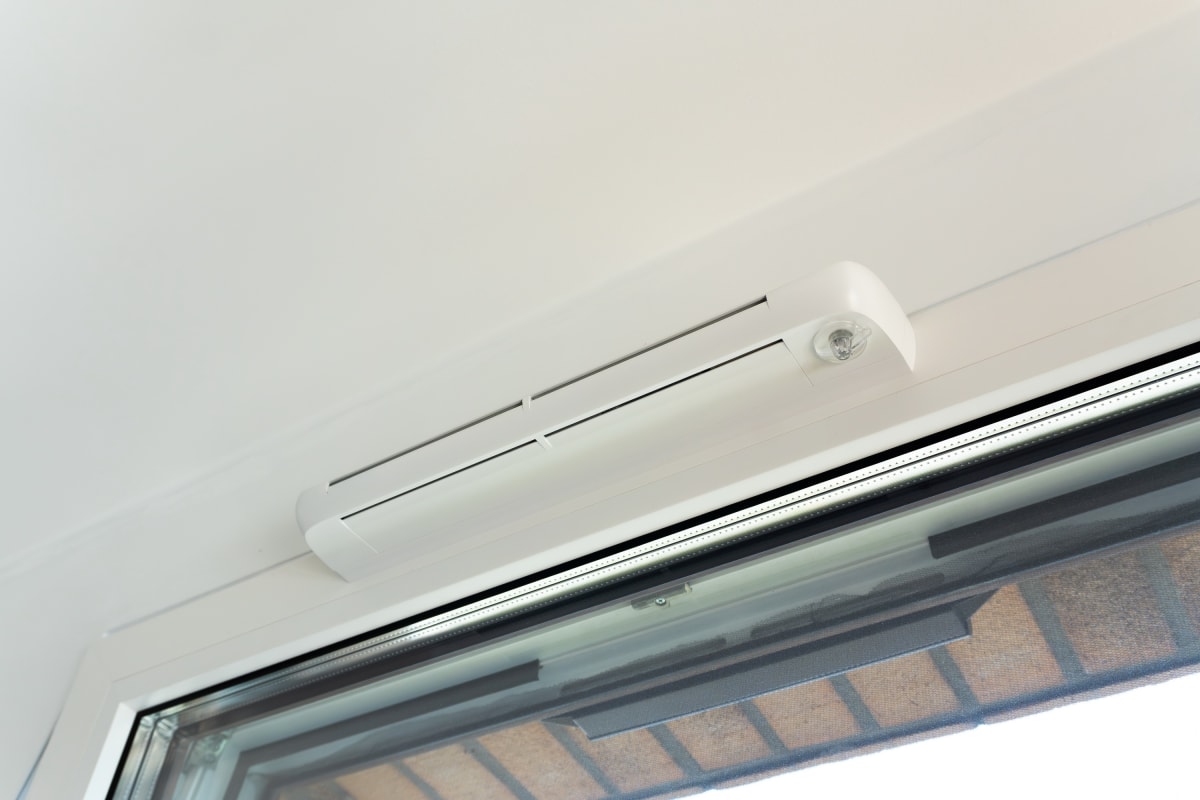

Щелевые клапаны на окна

Эти модели могут быть достаточно эффективны, создают приятный микроклимат в доме. В отличие от фальцевых конструкций, они обеспечивают значительно больший объем подачи воздушных масс. Он составляет до 20 м³ в час, что делает их подходящими для просторных жилых комнат и офисов.

Для организации воздухообмена используется вытянутый канал в виде узкой щели шириной 12–16 мм и длиной от 170 до 400 мм. Благодаря такой геометрии достигается оптимальное сочетание компактности и высокой производительности. Чтобы не было сквозняков, поток воздушных масс должен быть равномерным, что и обеспечивает такой клапан.

Шелевой клапан состоит из двух частей. Наружный блок выполняет функции воздухозаборника и одновременно защищает канал от дождя, снега и пыли. Внутренний блок размещается в помещении и содержит регулирующий механизм, с помощью которого можно менять интенсивность притока. В дорогих моделях он дополнительно оснащается автоматикой, реагирующей на влажность или перепады давления.

Монтаж осуществляется в верхней части створки окна или в импост. Процедура требует аккуратности: необходимо частично демонтировать фурнитуру и фрезеровать профиль, поэтому при отсутствии опыта лучше доверить работу специалистам. Стеклопакет снимать не нужно, а изоляционные характеристики окна сохраняются.

Достоинства щелевых приточных клапанов на пластиковые окна:

• высокая пропускная способность, позволяющая использовать их даже в больших комнатах;
• защита от внешних факторов (осадков, шума и пыли);
• возможность как ручного, так и автоматического регулирования;
• монтаж без нарушения тепловой изоляции  блока окна ПВХ.

К недостаткам можно отнести более сложную установку клапана в премиальных моделях и относительно высокую стоимость по сравнению с фальцевыми моделями. Однако, за счет эффективности и надежности такие клапаны считаются одним из наиболее сбалансированных решений для организации приточной вентиляции в квартирах.

Ручка с клапаном

Чтобы обеспечить комфортный микроклимат в доме, можно установить оконную ручку с вентиляционным клапаном. Снаружи окно выглядит стандартно, но через скрытые каналы в ручке воздушные массы поступают в помещение. Это вариант для тех, кто ценит дизайн и не хочет изменять внешний вид профиля. Однако, устройства подходят скорее как вспомогательный источник свежего воздуха.

Ручка с вентиляционным клапаном может оснащаться фильтром, который блокирует пыль.

Накладные клапаны

Эти модели могут иметь высокую пропускную способность, рассчитаннуе на интенсивный воздухообмен. Они обеспечивают подачу до 100 м³ свежего воздуха в час, походят для больших помещений. Монтажные планки накладных клапанов могут устанавливаться как в глухих, так и в открывающихся оконных блоках, однако монтаж требуется выполнять на этапе производства окна (до установки стеклопакета). Иначе интегрировать клапан в профиль не получится.

Основной сферой применения накладных клапанов являются офисы, торговые залы и павильоны со сплошным остеклением.

Преимущества устройств: высокая производительность и возможность равномерного распределения воздуха по большой площади. Однако, они снижают тепло- и звукоизоляцию окон ПВХ, поэтому их редко используют в квартирах и домах.

Установка клапана на пластиковое окно

Монтаж вентиляционного клапана может осуществляться с фрезеровкой и без нее. Рассмотрим 2 варианта чуть подробнее.

Для установки приточного клапана на пластиковое окно под рукой должны быть:

• электродрель со сверлами;
• электролобзик;
• мелкозернистый напильник;
• шаблон для точной разметки отверстий;
• силиконовый герметик.

Оконный клапан лучше устанавливать в верхней части створки, чтобы обеспечить хороший поток воздуха. Монтаж рекомендуется выполнять на снятой створке, зафиксировав ее вертикально или под небольшим наклоном. Работы удобно проводить летом.

Этапы монтажа вентиляционного клапана в окне:

• Разметка: отметьте на раме точное место будущего отверстия для клапана.
• Сверление и резка: сначала делают несколько отверстий в створке, затем электролобзиком вырезаются края, которые после этого выравниваются напильником.
• Установка монтажной планки: обратную сторону планки смазывают герметиком, фиксируют на створке саморезами, затем устанавливают сам клапанный узел.
• Защитный козырек: должен быть установлен на внешнюю часть рамы шурупами, стык также герметизируют.
• Финальный этап: возвращают створку на место. Клапан готов к эксплуатации, обеспечивая стабильную вентиляцию.

Для установки клапана без сверления рамы понадобятся:

• нож;
• заглушки для фиксации клапана;
• уплотнительная резинка;
• шуруповерт или отвертка;
• саморезы.

Работу выполняем следующим образом:

• Отметьте участок уплотнителя, который нужно удалить.
• Ножом аккуратно вырежьте ненужную часть.
• Зафиксируйте устройство на створке саморезами: по одному по краям и один в центре.
• На место удаленного уплотнителя установите узкую полоску нового материала.
• Отрегулируйте рычажок для настройки нужной интенсивности притока воздуха.

Плюсы и минусы вентиляционного клапана

К преимуществам относят:

• Постоянный приток свежего воздуха. Решается проблема духоты и накопления углекислого газа без необходимости открывать окна.
• Сохранение тепла и шумоизоляции. Клапан не снижает теплоизоляцию профиля и защищает от уличного шума.
• Защита от конденсата.
• Регулировка интенсивности подачи. Пользователь может выбирать комфортный режим работы.
• Простота эксплуатации. Устройства не требуют сложного обслуживания, достаточно периодически очищать фильтры и каналы.
• Компактность и незаметность. Многие модели устанавливают так, что они  практически не нарушают дизайн окна.
• Защита от пыли и насекомых. Некоторые модели могут быть оснащены фильтрами, которые задерживают загрязнения и мелких насекомых.

Но есть недостатки:

• Охлаждение воздуха зимой. Осенью и зимой приточный поток снижает температуру у окна, как и открытая форточка.
• Необходимость ухода. Фильтры и каналы нуждаются в регулярной очистке.
• Клапаны обеспечивают базовый воздухообмен, не заменяя системы вентиляции (например, приточно-вытяжную).

Оконный клапан против других систем вентиляции: что лучше?

Клапан для пластиковых окон — удобное решение для организации вентиляции. Его монтаж не требует сложного оборудования, воздух поступает в комнаты естественным образом, а шум минимален (ограничивается уличным фоновым звуком). Производительность устройства невысока — до 35 м³/ч, и оно не оснащено фильтрами или подогревом воздуха.

Практически так же работает стеновой вентиляционный клапан, устанавливаемый через отверстие в стене. Он обеспечивает хороший воздухообмен — до 50 м³/ч, а некоторые модели могут быть оснащены фильтром грубой очистки для задержки пыли, насекомых и пуха. Однако отсутствие системы подогрева и возможные ошибки при монтаже приводят к переохлаждению стен.

Механический проветриватель как и стеновой клапан, но оснащен вентилятором и более эффективными фильтрами. Производительность ограничивается мощностью вентилятора и достигает 40–120 м³/ч. При этом мелкая пыль и аллергены остаются в воздухе, а функция климат-контроля не предусмотрена.

Можно установить бризер. Он оснащен фильтрацией (3 уровня), системой климат-контроля и режимом рециркуляции, позволяющим очищать воздух в комнатах при закрытом окне. Установка выполняется мастерами через маленькие отверстия в стене и занимает около 40 минут. Стоит отметить, что цена бризеров может быть выше других типов проветривателей, но и эффективность их выше.

Приточные клапаны —  простой способ вентиляции пластиковых окон. Они помогают организовать приток свежего воздуха в квартиры с пластиковыми окнами, сохранив тепло и шумоизоляцию, чего не может обеспечить открытая форточка. Разные типы клапанов позволяют подобрать решение для любых помещений: от небольших спален и кухонь до просторных гостиных и офисов. Если возникли трудности с выбором, проконсультируйтесь со специалистом.
