Конструкция пластикового окна: из чего состоит и какие элементы входят

Пластиковые окна используются при строительстве как жилых, так и коммерческих зданий. Это связано с их высокой тепло- и звукоизоляцией, долговечностью, простотой ухода, а также широкими возможностями для дизайна. Однако не все осведомлены о том, насколько сложна конструкция пластикового окна.

В статье подробно расскажем про конструкцию пластикового окна: из чего состоит.

Содержание

1. Основные элементы конструкции ПВХ-окон
2. Какие материалы используются в окнах
3. Виды и классы ПВХ-окон
4. Дополнительные функции

Основные элементы конструкции ПВХ-окон

ПВХ-окна представляют собой сложную систему взаимосвязанных компонентов. От качества каждого из них зависит долговечность, функциональность, а также внешний вид всей конструкции.

Из чего состоит окно ПВХ описание:

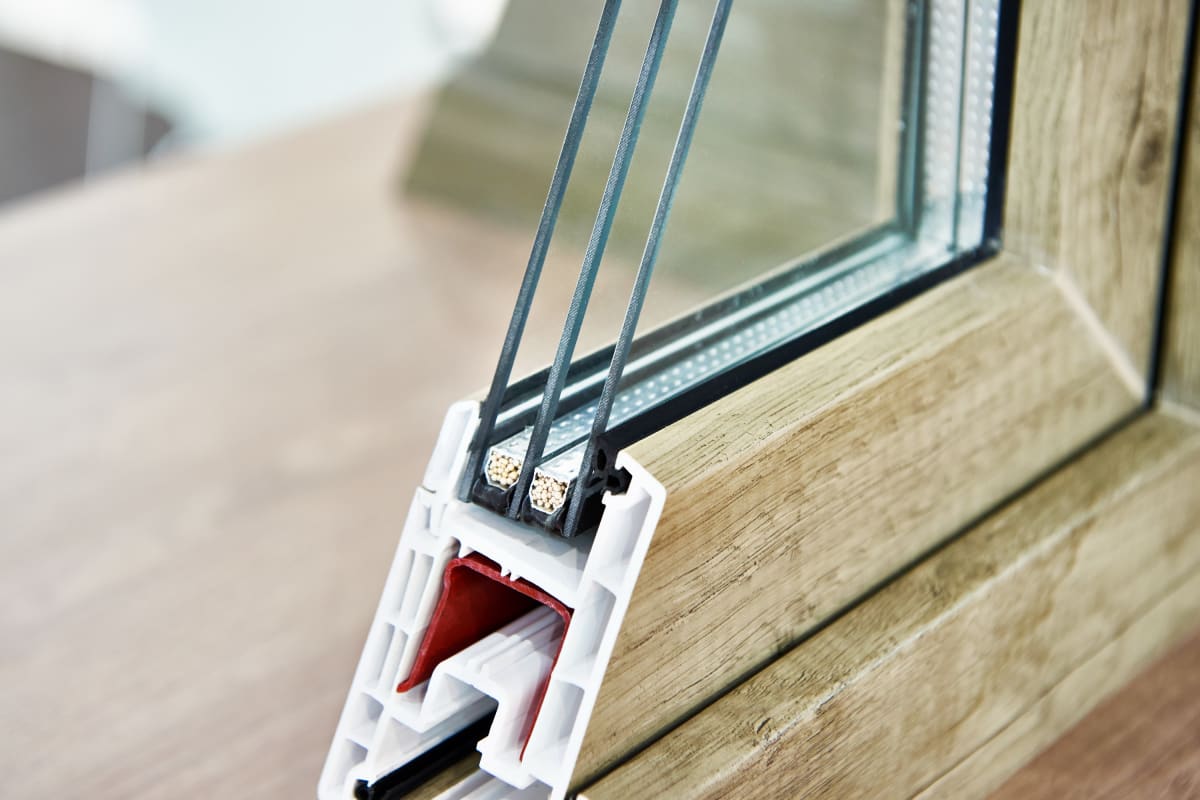

1. Профиль. Каркасная часть конструкции, формирующая раму и створки. Изготавливается из поливинилхлорида, армированного стальным вкладышем для повышения прочности, а также устойчивости к деформации. Профиль определяет теплоизоляционные свойства изделия, его внешний вид, долговечность.
2. Стеклопакет. Занимает основную площадь конструкции (около 80% проема), отвечая за светопропускание, тепло- и звукоизоляцию. Стекол может быть два или более. Они разделены герметичными камерами, заполненными воздухом или инертным газом.
3. Фурнитура. Механические элементы окна ПВХ, обеспечивающие открывание, закрывание и фиксацию створки в различных положениях. Речь идет о петлях, ручках, замках, запорных элементах и других деталях. Качество фурнитуры влияет на удобство эксплуатации, а также долговечность конструкции.
4. Уплотнители. Обеспечивают герметичность примыкания створки к раме, предотвращая проникновение сквозняков, влаги, шума. Изготавливаются из эластичных материалов, устойчивых к воздействию атмосферных факторов.
5. Отлив. Речь идет о наклонной металлической пластине, которая монтируется с наружной стороны. Отлив препятствует проникновению ветра, влаги и УФ-излучения в монтажную полость.
6. Подоконник. Обладает многокамерной пустотелой системой, что улучшает теплоизоляцию проема. Также подоконник подходит для размещения цветочных горшков и других предметов.

Внимание! Отливы и подоконники могут изготавливаться из разных материалов: металла, ПВХ или композитных материалов.

Устройство пластиковых окон зависит от конкретного типа стеклопакета, используемых материалов, а также других факторов.

Для пластиковых окон существуют полезные аксессуары. Один из наиболее популярных – москитная сетка. Она обеспечивает эффективную защиту от насекомых, пыли и тополиного пуха, не препятствуя при этом циркуляции свежего воздуха. Еще одним аксессуаром является вентиляционный клапан. Он обеспечивает приток свежего воздуха в помещение без необходимости открывать створки настежь.

Теперь вы знаете, из каких частей состоит пластиковое окно. Понимая конструкцию, вы сможете выбрать стеклопакет, который будет соответствовать конкретным условиям эксплуатации.

Какие материалы используются в окнах

Под пластиковыми окнами принято подразумевать конструкции из поливинилхлорида. Многие могли слышать про отрицательные свойства ПВХ, но здесь важно понимать, что в готовом пластике тяжелые металлы находятся в связанном состоянии и не выделяют токсинов.

Поливинилхлорид состоит из углерода, хлора, водорода. Также смесь может содержать различные добавки (точный состав зависит от производителя):

• Двуокись титана. Белый пигмент, который придает профилю яркий цвет. Диоксид титана повышает устойчивость ПВХ к ультрафиолетовому излучению, предотвращая выцветание.
• Красители (например, VEKA использует BASF). Позволяют придать профилю желаемый оттенок. Красители от BASF известны большой коллекцией цветов.
• Стабилизатор CaZn. Обеспечивает стабильность ПВХ при высоких температурах в процессе экструзии и предотвращает его разрушение. Стабилизаторы на основе кальция и цинка считаются более экологичными по сравнению с устаревшими свинцовыми стабилизаторами.
• Парафины. Позволяют получать более качественный расплав при производстве ПВХ. Добавление парафинов хорошо сказывается на текучести при плавке. Также их наличие делает расплав более вязким.
• Синтетический воск. Повышает эффективность производства ПВХ, снижая себестоимость профиля. Добавление синтетического воска уменьшает время пластикации расплава.
• Сажа. Помогает белому цвету дольше оставаться белым, повышая устойчивость к ультрафиолету.
• Мел. Используется в качестве наполнителя.
• Модификаторы. Улучшают ударопрочность и эластичность поливинилхлорида, делая профиль более устойчивым к механическим повреждениям, а также перепадам температур.

В зависимости от конкретных требований к профилю, могут быть добавлены и другие компоненты для улучшения специфических характеристик.

Виды и классы ПВХ-окон

Пластиковые окна принято различать по следующим основным параметрам:

• толщина стенки профиля;
• толщина рамы;
• особенности стеклопакета;
• количество камер в профиле;
• структура пластика;
• разновидности фурнитуры.

Каждую характеристику рассмотрим более подробно.

Толщина стенки профиля

Толщина внешних и внутренних стенок влияет на долговечность изделия. Более толстые стенки обеспечивают лучшую устойчивость к деформации, а также механическим повреждениям.

Обычно выделяют классы профилей в зависимости от толщины стенки:

1. Класс А. Наружная стенка – от 2,8 мм, внутренние перегородки камер – от 2,5 мм.
2. Класс В. Наружная стенка – от 2,5 мм, перегородки – от 2 мм.
3. Класс С. Наружная сторона – не более 2,4 мм, внутренняя – 1,9 мм.

При выборе толщины стенок важно учесть климатические условия, этажность здания, а также требования к тепло- и звукоизоляции.

Толщина рамы

Толщина рамы влияет на общую теплоизоляцию окна. Более толстые конструкции позволяют устанавливать широкие стеклопакеты, что повышает энергоэффективность. Стандартные рамы имеют толщину от 58 до 70 мм, но существуют системы с толщиной рамы до 90 мм и более, предназначенные для регионов с суровым климатом.

Особенности стеклопакета

Стеклопакет – это основная часть окна, определяющая его тепло- и звукоизоляционные характеристики.

• Однокамерные стеклопакеты (два стекла) подходят для теплых регионов или неотапливаемых помещений.
• Двухкамерные стеклопакеты (три стекла) обеспечивают более высокую теплоизоляцию и являются подходящими для большинства жилых домов.

Существуют также стеклопакеты с энергосберегающим покрытием (i-стекло), которые отражают тепло внутрь помещения. Стеклопакеты с шумоизоляционными стеклами эффективно поглощают звуковые волны.

Количество камер в профиле

Это один из важнейших факторов, определяющих теплоизоляционные свойства конструкции. Камеры представляют собой воздушные полости, которые препятствуют передаче тепла. Как правило, встречаются профили с 3, 5 и 6 камерами.

Многокамерные профили обеспечивают лучшую теплоизоляцию, что особенно актуально для регионов с холодным климатом.

Внимание! Увеличение количества камер ведет к удорожанию конструкции.

Структура пластика

Структура пластика влияет на следующие характеристики изделия:

• прочность;
• долговечность;
• внешний вид.

Различные виды пластика используются при производстве профилей:

• стандартный ПВХ;
• армированный ПВХ;
• акриловый ПВХ.

Армированный ПВХ отличается повышенной прочностью за счет наличия стального каркаса, что особенно важно для больших по размеру конструкций. Акриловый имеет улучшенную устойчивость к ультрафиолетовому излучению и атмосферным воздействиям, сохраняя внешний вид.

Разновидности фурнитуры

Под фурнитурой принято подразумевать механизмы, обеспечивающие открывание, закрывание и фиксацию створок. От ее качества зависит удобство эксплуатации, а также срок службы стеклопакета.

Существуют различные типы фурнитуры:

• поворотно-откидная;
• горизонтально-подвесная;
• раздвижная.

Выбор фурнитуры зависит от требуемого способа открывания створок, а также предпочтений пользователя. Лучше выбирать качественные механизмы, чтобы не было сомнений в их надежности.

Дополнительные функции

Производители постоянно пытаются улучшить эксплуатационные характеристики стеклопакетов из обычных стекол, которые еще далеки от совершенства. Их недостаток заключается в том, что они пропускают холод с шумом.

Энергосберегающие

Именно через стекло происходит большая часть теплопотерь. Чтобы не допускать этого, производители оснащают стеклопакеты низкоэмиссионным стеклом с покрытием из оксидов металлов. Его задача – отражать тепловые лучи, возвращая их обратно в помещение.

Шумоизолирующие

Чтобы добиться подавления звукового резонанса, производители стараются обеспечить плотное примыкание створок, а также герметичность соединений всех элементов конструкции.

Солнцезащитные

Для изготовления солнцезащитных стеклопакетов используются тонированные стекла. Они подходят для установки на солнечной стороне здания.
